L’OS’APP® est un outil permettant de créer un point d’appui démontable pour la pose de podium, caisson et autre platelage…
L’OS’APP® a été conçu par Würth pour des murs en béton armé d’une largeur minium de 15 cm : béton de classe C 25/30, C 30/37, C 35/45 (13 Mpa mini à 28 jours pour la classe C 25/30).
Caractéristiques de L’OS’APP® :
- mise en œuvre rapide sans outil par un seul utilisateur ;
- léger : 3,7 kg ;
- possibilité d’une installation avec ou sans perçage : sans perçage (limitation des troubles musculosquelettiques) ; avec perçage D40mm (pas de tige/chevilles à recéper/reboucher).
Avant utilisation, il sera impératif de faire valider par un bureau des méthodes ou d’étude, l’adéquation des diverses charges réparties sur le podium : éléments coffrant + caisson + compagnons circulants, avec la note de calcul et la CMU (charge maximale d’utilisation : 1800 kg à 9 cm du voile)
L’OS’APP® est livré avec une douille de centrage s’adaptant à la plupart des empreintes laissées par les cônes du coffrage.
Mise en œuvre :
- coffrez vos murs avec la grande face du cône chantier ou magnétique côté opposé au podium, ou perçage du mur en 45 mm (dans ce dernier cas, enlevez la douille de centrage devenue inutile et gênante) ;

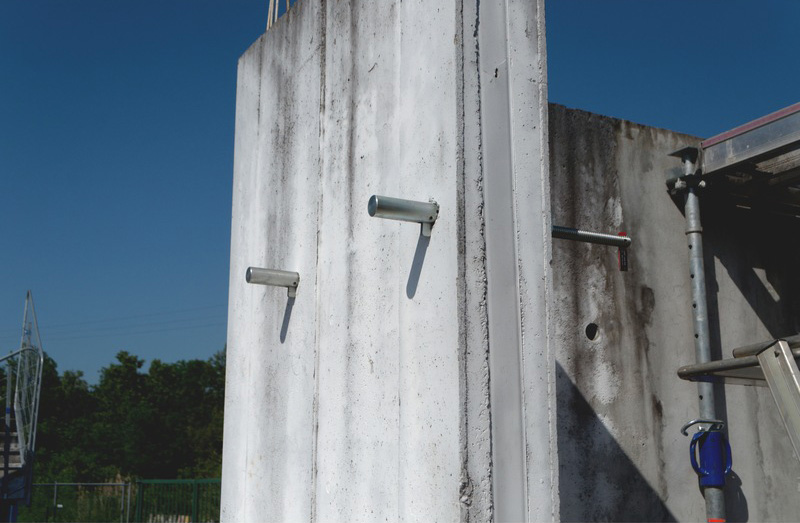

- après avoir retiré le cône de coffrage, L’OS’APP® s’insère dans l’empreinte laissée dans le béton ;
- insérez l’OS’APP® : le plat dans l’alignement de la tige à le basculeur n’est pas déployé ;
- effectuez une rotation à 180°: le plat et le basculeur se déploient à la verticale, les 2 plats basculants se retrouvent vers le bas ;
- poussez la douille de centrage dans l’empreinte, guidant et centrant ainsi la tige filetée ;
- serrez l’écrou à la main + ¼ de tour de clé (facultatif). Aucun besoin de serrage intense ;
- pour extraire L’OS’APP®, effectuez la manœuvre inverse;
- l ’OS’APP® est livré avec une douille de centrage s’adaptant à la plupart des empreintes laissées par les cônes du coffrage.
Référentiel technique. Équipement de travail : NF EN 1990, NF EN 1991, NF EN 1993-1-1 + NA, NF EN 1993 -1-8 + NA, NF – EN1992-1 + NA.
