Nouvelle génération de garde-corps pour le gros œuvre, que ce soit à partir du rez-de-chaussée, lors du coulage de la dalle supérieure, ou sur la dalle coulée, Cofra’GRIMP assure la sécurité des personnes grâce au positionnement horizontal, des lisses ou des planches du garde-corps, au fur et à mesure de la construction des murs périphériques.

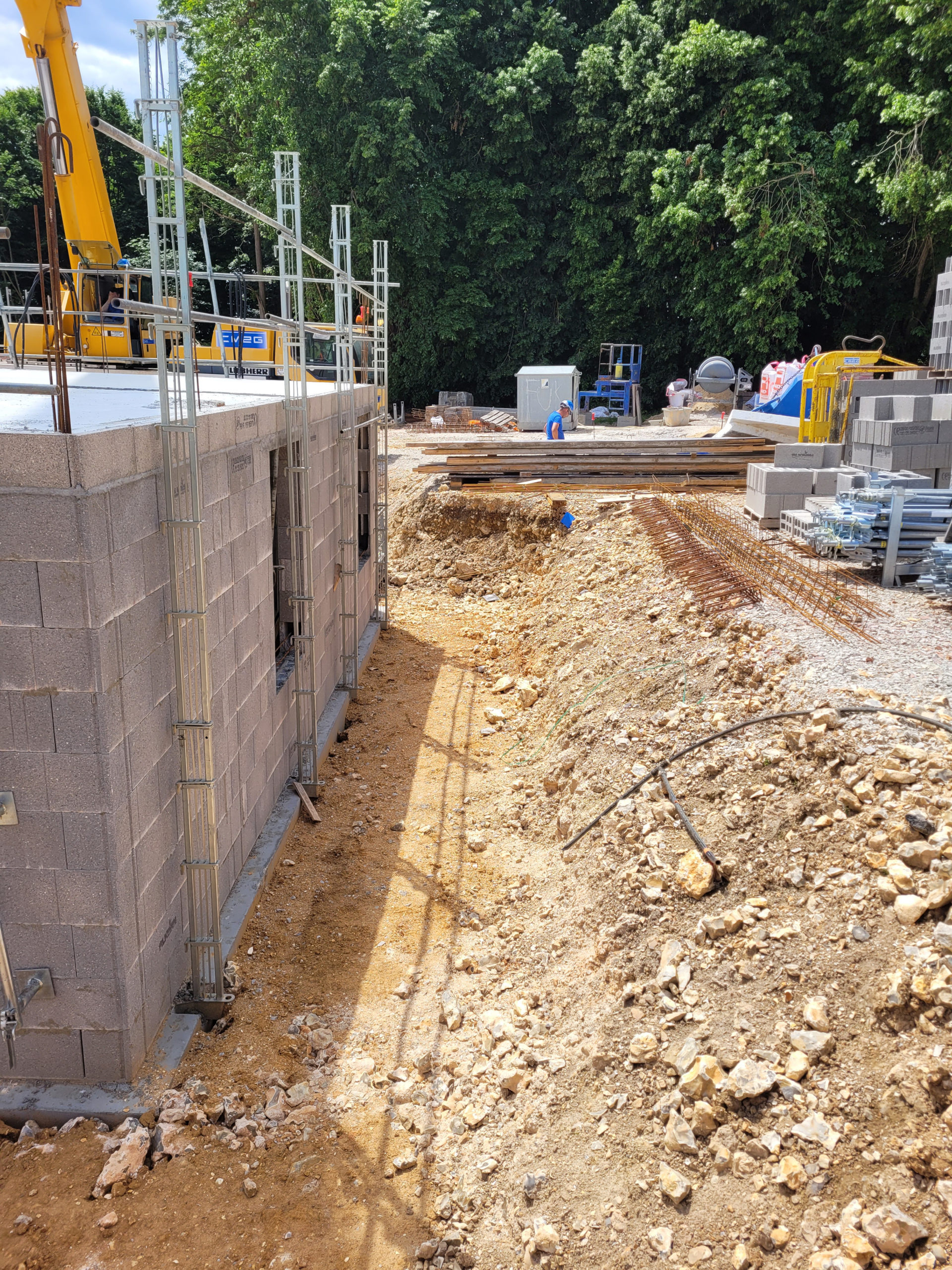

Développé par Charvin Industries, Cofra’GRIMP permet de réaliser un garde-corps périphérique temporaire en protection dite grimpante lors de la construction d’un mur en élévation depuis le niveau rez-de-chaussée jusqu’au niveau R+3, voire plus, y compris au niveau des dalles béton.
Un premier élément autoporteur de 1,30 m se fixe sur le radier ou la première dalle, avec l’ajout de la réhausse de 2,90 m, soit une hauteur de 4,20 m. Le dispositif permet de monter un mur d’au moins 2,50 m, de coffrer la dalle supérieure sans reprise de charge intermédiaire et d’avoir la protection périphérique déjà en place à l’étage supérieur au niveau de la dalle.
Cofra’GRIMP résulte des enquêtes et des essais chantiers réalisés avec des entreprises partenaires et de l’écoute des personnes responsables de la prévention, à savoir ne plus faire de trous dans les murs (évite les ponts thermiques) et ne plus se fixer dans les murs.
Cofra’GRIMP est un produit ergonomique simple et léger dans sa conception, ce qui facilite sa mise en œuvre et son stockage. Le système peut recevoir différents types de lisses métal ou planches homologuées, et le positionnement d’une plinthe.
Attention : pour construire en sécurité, la dalle doit d’abord être coulée et avoir suffisamment séché et durci avant la mise en place des vis d’encrage servant à fixer sur la dalle la base de départ ainsi que les platines de reprise de charges à chaque étage.
- Montage
Après s’être assuré que la dalle puisse recevoir le système, sur dalle propre, positionner les bases de départ en respectant un entraxe conforme à la norme EN NF 13374. Les fixer à l’aide de quatre vis d’encrage pour béton, sur la dalle. Vérifier l’aplomb des basses de départ lors de la pose (verticalité de l’ensemble jusqu’au dernier étage nécessaire). Placer les lisses entre les montants prévus sur la base départ et monter les parpaings en repositionnant les lisses au fur et à mesure de l’élévation du mur pour travailler en sécurité. Arrivé en haut de la base départ, mettre en place la rehausse sans omettre de sécuriser l’ensemble via les clavettes jointes. Continuer l’élévation du mur et la pose des lisses entre les montants prévus sur la réhausse. Le premier niveau étant terminé, coulage de la dalle béton du niveau suivant. Après s’être assuré que la dalle puisse recevoir la platine, la visser par deux vis d’encrage pour béton sur celle-ci. Enficher la languette mobile de la réhausse la plus proche dans l’emplacement prévu de la platine. Renouveler les opérations de l’étage inférieur et ainsi de suite.
- Démontage
Déverrouiller l’assemblage entre la base de départ et la première rehausse. Fixer une sangle à l’extrémité de la dernière rehausse et à l’aide de la grue lever, dans l’axe, l’ensemble des rehausses. Déposer au sol et déclaver une à une les réhausses. A chaque étage, retirer les vis à béton et récupérer les platines (dégagement en chassant vers l’intérieur). Au rez-de-chaussée, retirer les vis à béton de la base de départ puis retirer la base (dégagement en chassant vers l’extérieur). Nettoyage et stockage de l’ensemble pour réutilisation sur le chantier suivant.
A noter :
- conforme à la norme NF EN 13374 classe A,
- conforme à la norme NF EN 13374 +A1 classe A,
- certifié par A
